第一架电脑是父亲买的PentiumIII电脑，而这架算是人生中的第一架DIY自组的电脑，当时Intel Core 2 Duo才刚刚发售，从用惯PentiumIII那种龟速突然跳去Core 2 Duo，那种性能，简直是兴奋，呵呵～

电脑Spec:2008～2011年

Intel Core 2 Duo E6550 2.3Ghz

Abit Fatality FP-IN9-SLI

Nvidia SLI-Ready DDR2 800Mhz RAM，2GBx4=8GB RAM

MSI 8600GT 256MB GDDR3 OC Graphic Card（2008年）

Shapphre HD5750 1GB GDDR5 Graphic Card(2011年）

Western Digital 500GB HDD

Western Digital 640GB HDD

Cooler Master 460W power supply

Casing with 20cm Cooling Fan（2008年）

Raidmax Saggitta(2011年）

改装进化：菜鸟改Processor散热篇

第一样改装的当然是散热，在电脑full load时用手触摸底板的NB chipset heatsink，发现很烫手，于是就想解决这个问题。

本来想装个NB cooler，不过后来发现款底板是利用proceser fan的遗风来帮助NB散热，所以我就决定直接升级processor上的heatsink和配上大风力风扇。心想...这样比较一物二用，而且不会搞到电脑里一大堆风扇。

逛了几间电脑店，发现了一款符合我要求的散热器，怎知看看商标....“九州风神”....中国货哦......汗～

如图：

本来不太想买，但觉得整体质量不错，加上heatsink的通风量也蛮好所以还是买下了。

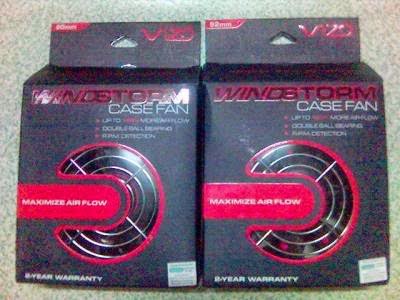

接着我又买了vizo windstrom大风量的散热风扇。哇～这个风扇可就猛了，超级大的风量，也超级大的噪音～哈哈～

准备好材料就回家动工，当安装那个processor fan接近锁完时一惊！底板竟然被拉成弯曲变形？观察后才发现是哪粒“九州风神”惹的祸，它的脚座长度根本不符合标准，如果强硬锁紧，底板可能折断或者变形，说不定还会弄坏processor....晕～

安装好后测试，Vizo windstrom在3000rpm的情况下经过这粒heatsink的风量大概有几倍于原装heatsink的风量吹进NB heatsink，所以NB发热的问题总算如预算中的解决了。

可是当我full load测试温度时却发现有些事情预料错误了....

在不同时段里测试，我发现就算风力全开，电脑吵得像吸尘机那样，事实上和安静运作下的风力相比....几乎只有几度的差别...... ，我觉得问题在于那粒“九州风神”，可能制造材料的导热速度不佳，所以就算风扇猛吹，热力来不及导进heatsink，就无法快速散热........

还有...室温大概30'C(没有冷气），full load maximum 60'c，其实和原装散热没有分别....


改装进化：Processor+North bridge散热篇

隔了几个月，进行第二次改装，这次换上比较好的散热器。

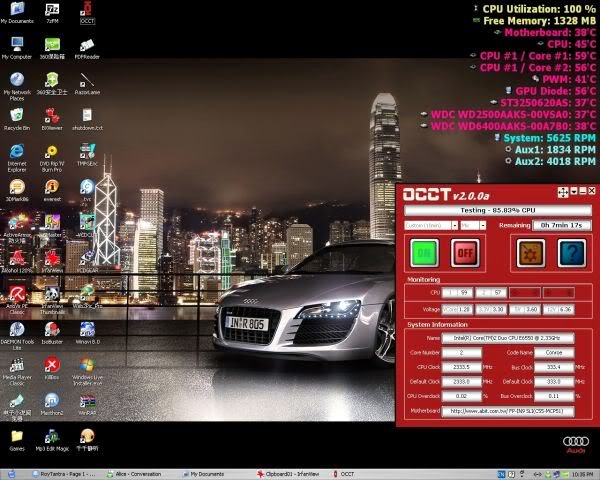

Cooler Master TX2，装上去后试试OCCT烧机才发现Full load时温度大降10'C，在大热天的下午试机温度依然可以稳稳的压在50'C，晚上则不过45'C。

之前硬改暴力风扇结果full load还是60'C，所以是完全错误的，利用热管快速导热才是正确的散热方案。风扇吹得多快，HeatSink导热不够快的话，也没用，相反，只要HeatSink本身导热快，其实小小风量就有很好的散热效果。

北桥用这粒cooler master blue ice，效果比想象中好，装上后北桥温度下7～8'C，值得一提的是热管的导热效果一流，Burn Test一阵子后用手触摸明显感觉烫手，但everrest显示的温度只徘徊在35'C左右，估计应该是这粒cooler碍于体积小，散热面积小导致热量滞留，但热管依然可以正常导热，把热量推上cooler里，整体效果比之前的静音heat sink好很多。

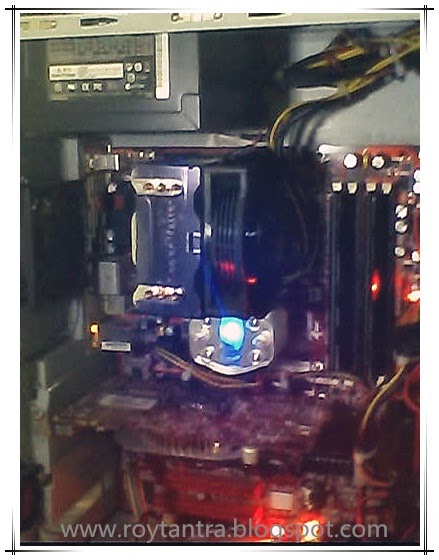

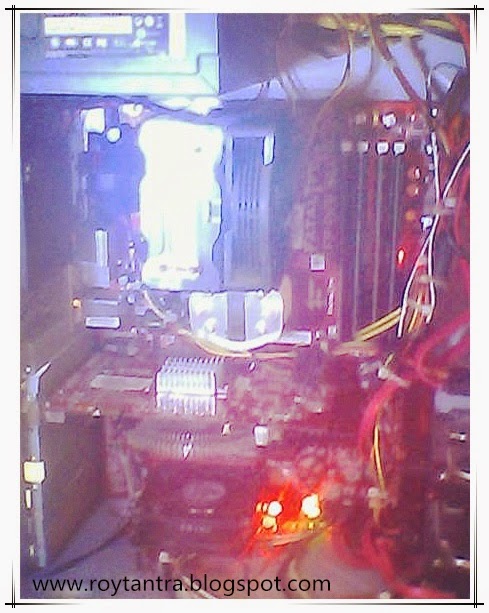

完成图，去云顶玩时相机不见了～所以照片只能用手机拍，手机照片质素很差～汗～

测试了一轮的超频，发现E6550原装2.3Ghz要超上3.5Ghz还是不太稳定，推测问题还是在北桥温度，70'C高温可能是导致不能稳定的原因。

有热管的北桥cm blue ice也压不了超频时的热量，最后唯有也换了暴力风扇，这粒在电子专卖店买的MMC 4cm风扇RM25，感到意外的是它的转速竟然可以上到7000rpm（主板侦测），还好噪音还不算太大，可能体积小的关系吧。

换上暴力风扇后，果然效果好很多，cm blue ice有热管加持本来散热效果就不俗，换掉那个原装带LED蓝灯的弱弱的风扇，果然E6550可以稳超3.5Ghz

因为TX2的高度顶到机箱侧板20cm的风扇，所以唯有拆掉侧板20cm风扇。


改装进化：显卡散热篇

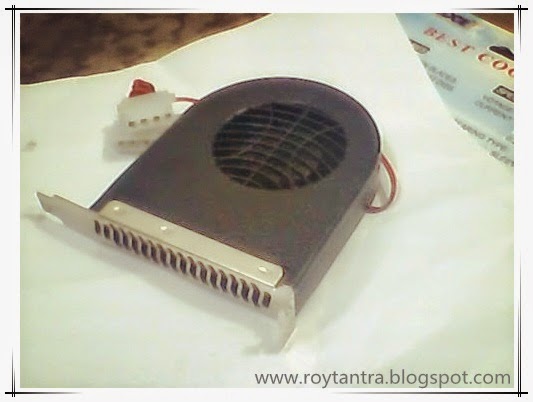

改装显卡散热的时候，第一次我把这款风扇装在GC下面紧贴着，然后拆掉GC风扇，心想可以模仿高级显卡的设计，直接把热风抽出。怎知我这个想法是天真的，furmark一烧之下就直逼90'C....

原装风扇有它的重要性，所以把它装回再试，结果furmark还是烧上80'c（8600GT OC版，furmark 75'C），估计原因应该是这粒散热器的抽风力严重打乱了风流，导致原装风扇功能也降低。

总之，这粒散热器风流量相当不错，噪音还极低，用在其他方面似乎不错，但为GC降温却不能，也许GC本身的散热设计就很优秀，在不改heat sink的前提下已经很难在近一步降温了～

MSI 8600GT 256MB GDDR3 OC版，这张显卡的预设核心频率是580mhz，小超一下就轻易到达675mhz GTS的标准频率，而且shader频率也相当高，当初选择它就是看中它的CP值。

不过温度是个问题，furmark一烧之下就82'C，整张显卡都热得烫手，相信长期使用寿命不会很长。所以散热需要改一改～

拆机，显卡原装的Heatsink是这样的，散热片很厚，但体积小，估计热容量和散热速度不是很好。

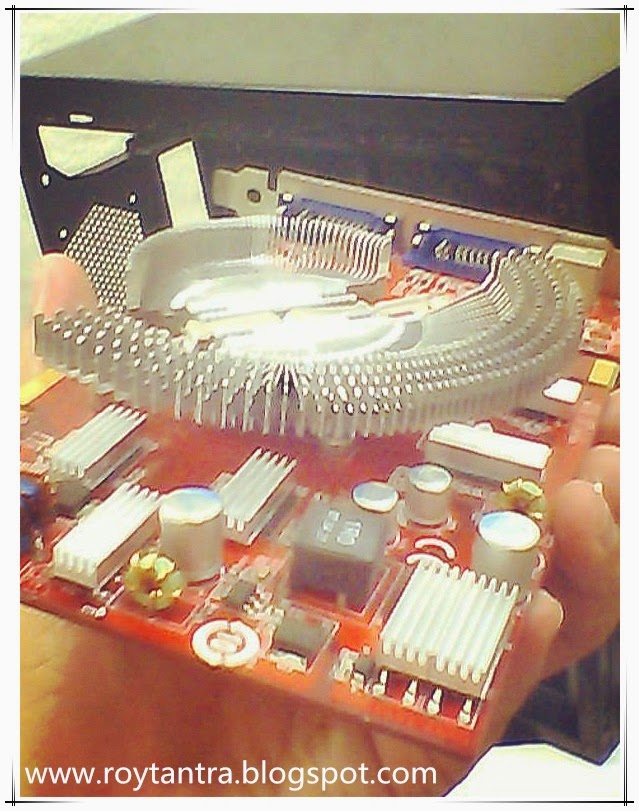

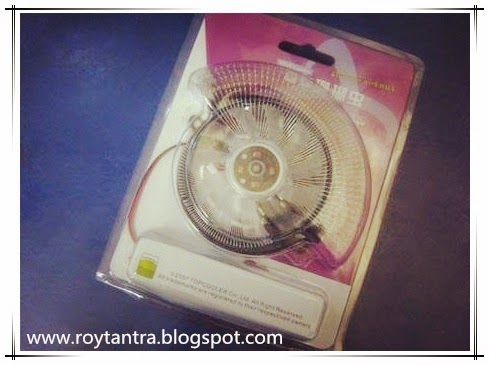

当然，随便买个高价的显卡Cooler装下去就一了百了，但我还是选择了这款中国货-QQ珊瑚虫，哈哈～因为还是喜欢走暴力风扇改装路线～

我看过这款cooler的评测，散热效果不错。估计能配合我的暴力风扇。

因为打算用Delta暴力风扇，所以把原装风扇拆了。

另外在显存贴上一些散热片，辅助散热。

发觉显卡背部发热量也很大，所以背部也DIY固定一块4cm Heatsink，但由于背部凹凸不平，永乐很多硅脂来填满。需要注意的是显卡背部有很多贴片电容，而有些高价含金属导热膏并不适用，也许会漏电，所以一般便宜硅脂因为不导电，所以比较适合。

暴力风扇登场，用HotGlue和四支两寸螺丝固定在显卡下面。一般电脑8cm风扇运作电流是12V0.14Amp左右，而这款Delta暴力风扇达到12V0.50Amp，足足大了4倍左右，全速运转估计有5000rpm，风量也很大。

如此一来，显卡散热片升级，风量升级，散热效果果然提升，也有利于超频了。（测试效果后面详解....）

原帖：http://www.roytantra.blogspot.com/2014/10/20082011.html

Roy_Tantra5053

原帖：http://www.roytantra.blogspot.com/2014/10/20082011.html

改装进化：Case Mod篇
想在机箱侧板下LED，后来又觉得Neon灯比较方便，而且没有光线局部聚焦的问题(严格来说也许是缺点吧），逛了几间电脑店后觉得cooler master的Neon灯质量较好，耗电量较低，发热量也较低。

但最后还是打消购买念头，本着DIY的精神，我去电子商店找LED，可是却发现电子店的LED都属于光线聚焦型的，要用这种LED做成光线均匀散布在机箱里实在很难，正当我要放弃时突然想起之前改车时曾经在汽车ACC店买过一种散射型LED，接着我就冲去买，怎知还蛮幸运的这种LED还降价了，之前两粒卖5元，现在只卖RM2.5而已～

就是这种...

买了刚好够用的份量～

光线比子弹型的LED分散。

这种LED已经内置resistor，所以直接并联接12V就能点亮。我的做法比较粗糙，直接用Hot Glue粘上侧板，大家别见怪.....呵呵～

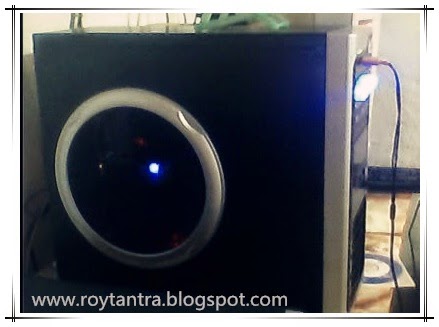

点亮效果～

光线相当均匀，感觉和Neon灯的效果差不多，但耗电量几乎没到2W（0.030MAx6x12v=2.16W)，发热量更是几乎0

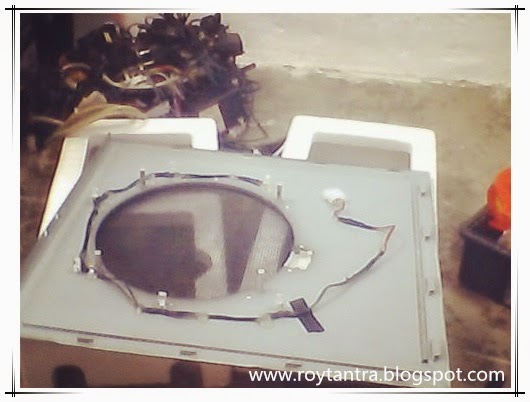

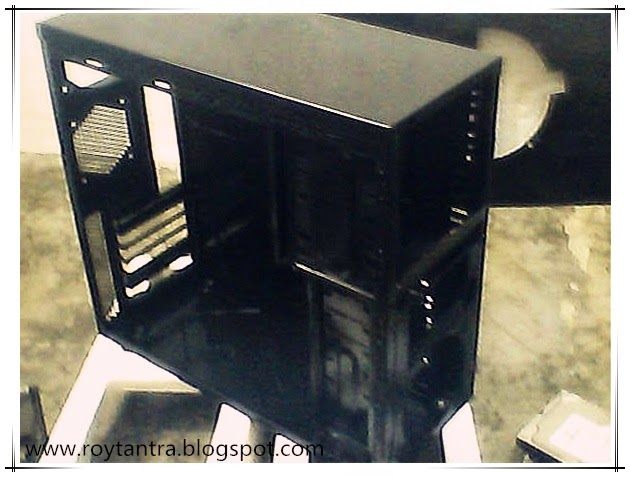

为了提升机箱整体质感，决定拆空，重新喷漆。想要弄出那种类似钢琴烤漆的效果，提高质感。

钢琴烤漆，做法应该有三种，第一种就是用专用的喷枪来喷，效果肯定好，但技术门栏太高，不适合我这样的平民。第二种方法就是用一般的罐装漆来喷，相互交混自己选择的颜色和clear coat,每喷一层就用2000号砂子细细的打磨，持续的喷持续的磨个5~6层就能开始得到滑面均匀的钢琴烤漆效果，这个方法很耗时间和精力，而且技术含量太高，喷不均匀就功亏一篑，所以也不适合我这样的菜鸟。

第三种方法是我的独门偏方，效果还算不错，最重要的是超级简单，再菜的菜鸟都能轻易做到，而且就算拿漆乱喷一场都可以。

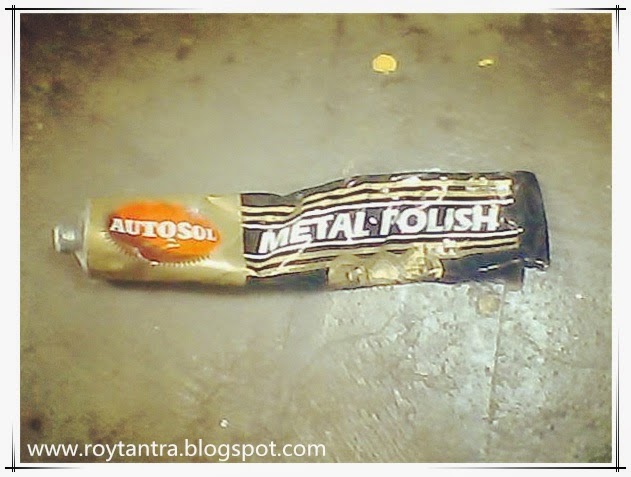

首先需要的材料当然就是罐装漆咯，接下来的主角就是它了～

相信很多人都知道这是什么，其实它是用来去除生锈的，我就是要利用它含有腐蚀性的化学成份。

做法相当简单，先喷漆上色，不均匀也无所谓，喷个一两层后，晾干，接着用这支除锈的Metal polish来反复涂抹表面（用细纤维的布），一开始漆面会像似受破坏变得泛白，但不必担心继续抹下去，当去掉一层白膜后就能渐渐看到漆面变得光滑，其实原理很像用细砂纸打磨，但不同的是Metal polish的化学效果可以更有效的腐蚀掉薄薄一层的漆面，而且效果出奇的平均，根本不必担心着力点。

大部份时候抹出光滑表面后会看到细小的太阳纹，这时候只要补上Clear Coat就完美了。如果时间允许，用几天的时间，反复晾干，上Clear Coat，效果就会更接近钢琴烤漆的质感。当然了，这不是真正的钢琴烤漆，但光滑的漆面是蛮有质感的。机箱整体看起来像是升了一级。

改装进化：整体整合篇

接下来是关于暴力风扇的改造，之前我是用这个调速器来调整转速，在暴力和静音间取个平衡，但我觉得这样的设计很不方便使用，每次要调来调去，实际上使用的不过就是两种档速。所以我决定要更简化转换速度的步骤，实现一种“一键式”的设计。

我的电路设计思路很简单，就是利用PSU已有的5V和12V来达到调速目的，加上暴力风扇都相当暴力，所以在5V下运作依然还是有很不错的风量，所以这个概念基本可行。

第一次画电路图，画得不好请大家包涵～

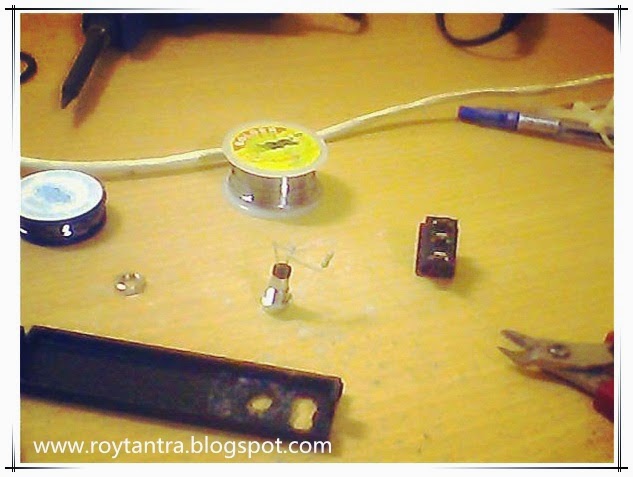

材料相当便宜，就一个RM2.50的双向开关器，一颗RM3.00绿色LED和一颗1K ohm的resistor

原理相当简单，就是用开关器来切换5V和12V的电流，而LED则随着电压变化就能实现微亮和亮的两个档次，可当作status灯。至于resistor方面有必要补充的是虽然1K ohm不是正确的计算，但我实测发现这个电阻值是最好的，因为当status灯用途并不需很亮，太亮反而成为一种光污染，所以12V下发挥LED 50%左右的亮度就可以，这样在5V时才能实现“微亮”的效果。

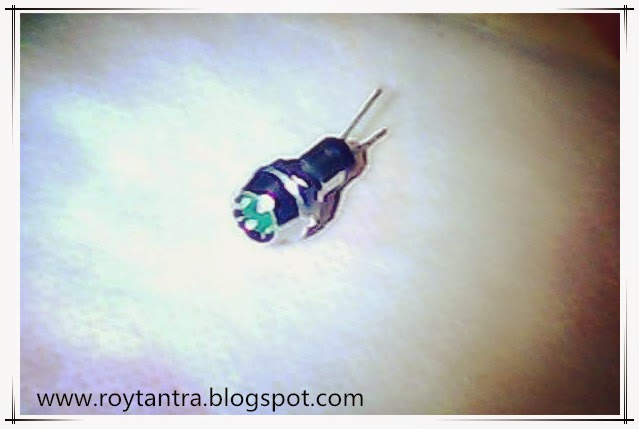

这是我在电子店买的LED，本来想买蓝色，但后来还是觉得绿色看起来比较顺眼。这颗LED有金属边框的，质感相当好，很适合做status灯。

我打算把这开关装在floppy挡板那边。先挖洞，但在工具缺乏下唯有用锉刀慢慢打磨，很费力～

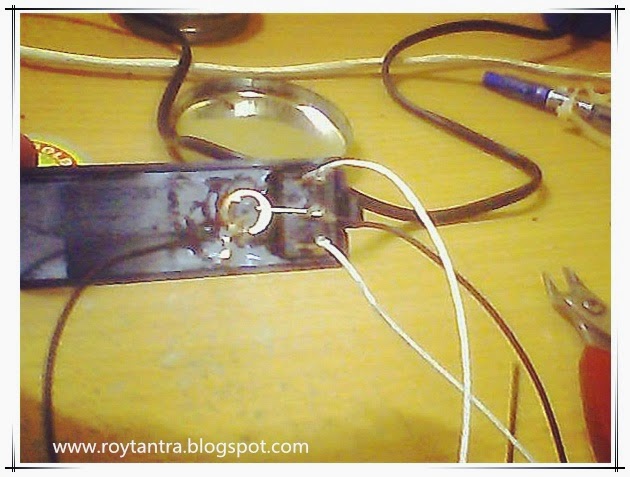

锡焊完成~接着用少少热熔胶强化固定接触点就能。

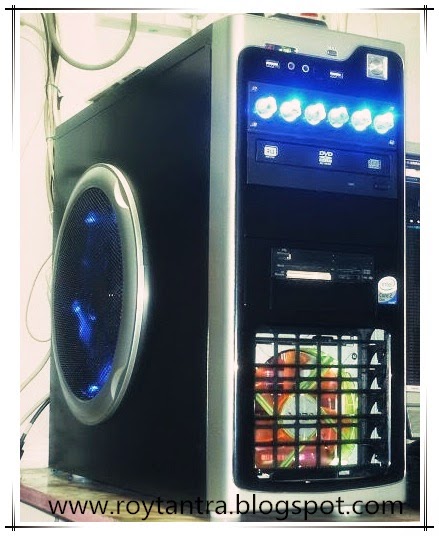

完成图。

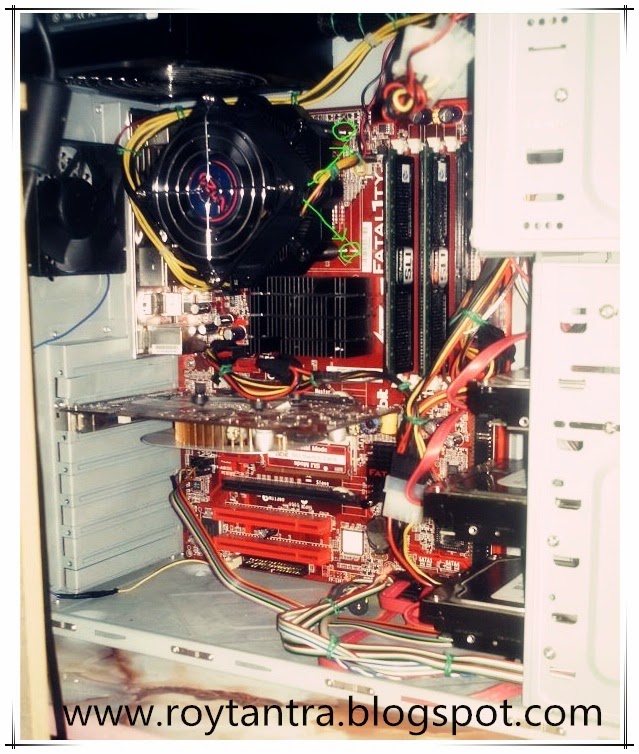

喷好漆，晾干，最后就慢慢组装回去了。小机箱要弄好走线是满困难下，没有背板走线空间，所以不可能跑背线，加上三颗HDD占位置，剩下的就是有中间不足一寸的空间来走线。

本来Sata线我是用旋转的方式来接，但后来觉得很难看，所有用了目前的方式，从第一颗HDD地下绕过到侧边又绕回来接上。

对于“一键暴力模式”很满意，在静音和强劲散热间取得了一个弹性的选择，在炎热的天气时，刚好玩大型3D Games的话，唯有戴上HeadPhone，开启暴力模式，增加散热效果。

晚上气温低，则一般静音模式就可以。

改装进化：性能总结篇

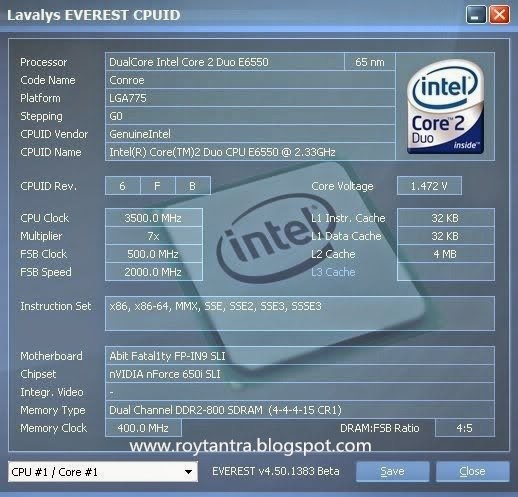

改了一大堆散热，又有暴力风扇加持，E6550成功从2.3Ghz超频至3.5Ghz，Core温度最高70'C左右。

Fritz Chess Benckmark得分接近翻了一倍。

显卡加强了Heatsink，也有暴力风扇加持，轻松超频至675Mhz达到8600GTS的水准。

Furmark Burntest，暴力风扇在3000rpm转速下，显卡温度稳定在70'C左右，最高73'C，只要暴力风扇转数全开温度能再压下5'C，大热天时使用相当不错。超频没有后顾之忧。

改装进化：电脑外设篇

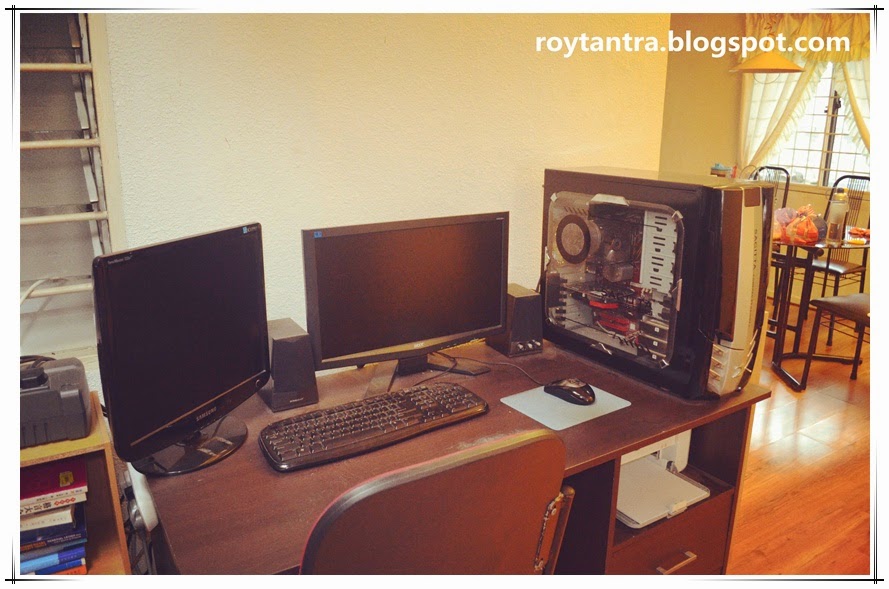

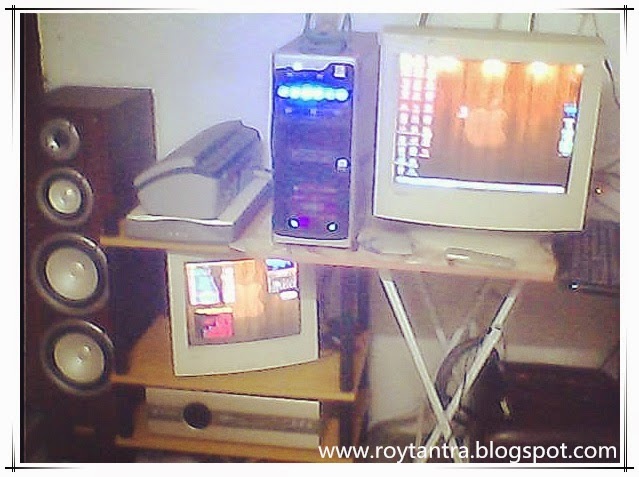

编辑这篇文章的时候已经是2014年，事实上各种“进化篇”都在不同时期完成，文章零零散散的出现在论坛。看回这张照片不禁莞尔一笑，呵呵～当年的自己还真有各种奇葩想法，哈哈哈～

这种古灵精怪的摆设我到底是怎么想到的～？哈哈～

特殊的摆设部份功能是为了坐姿，经过测试各种椅子，我觉得这种椅子最舒适，所以双屏输出，一高一低的CRT屏幕，就是为了这种半躺姿势的坐姿。

较低的屏幕主要用来挂一些电脑检测资讯，有时候则挂一些Chating软件，记得当年还流行MSN和ICQ，呵呵～

改装进化：结局篇

这部电脑陪伴着我好几年，大概是2008年到2011年，四年左右。当中充满着各种回忆，还记得跟家人吵架，被家人赶出家门时，我觉得我唯一必须带走的就是这部电脑，它真的太重要了，工作靠他，娱乐靠他，当年我这么宅，没有它真的活不了～哈哈哈～

期间还是手痒，不能停止改装，所以后来换了Casing,RaidmaxSagitta.直到今天我都觉得这机箱好帅下～

后来显卡也换成HD 5750，比较适合玩Games....8600GT功德圆满了～呵呵～

辗转了几年，我在外地工作，租屋子也有几年的时间，最后可能跟前女友分手打击很大吧？我又突然搬回家住。

但家人也已经搬离老家，目前这架电脑安置在新家，给弟弟们使用。值得一提的是，这部电脑的主板的生产商是Abit，也已经倒闭几年。可是这部电脑还真耐用下...时至今日都照常在运作。

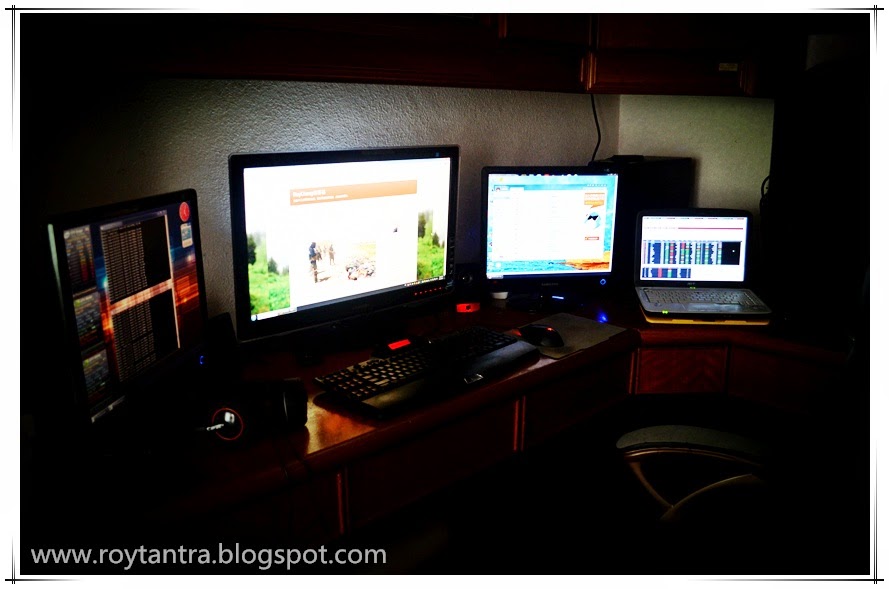

目前用的电脑。接下一篇文章，2012年～2014年的电脑进化篇。
