[跨界音响]电脑声卡+车功放+家用喇叭+车用重低音+电脑供电

koksoon980

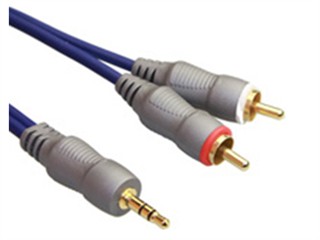

更正一下96楼最后一张图是先用这种rca线才对，

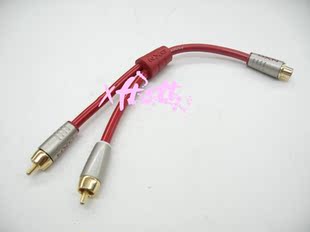

一母二公的可以用这种
http://item.taobao.com/item.htm?id=3935447677

coolkwc

根据我一知半解的知识是
如果你的声卡有.1输出的话，这个.1应该用同时接去ch3和ch4要用到这种”一母二公 ...
koksoon980 发表于 5-2-2012 04:47 PM

你这样接就是把原本应该drive一个input的“.1"output一分为二，不是没有想过，只是重视音质的人是不会这样接的。。基本上如果我要的话接一分为十都没有问题的。。。

切记，要分，要分得descrete，一个channel drive一个input。

coolkwc

这个你在前面都没有提到，在下不才，没有听过有这样的功能，这个功能是在哪里设定的，楼主能教教我吗？ ...
koksoon980 发表于 5-2-2012 05:25 PM

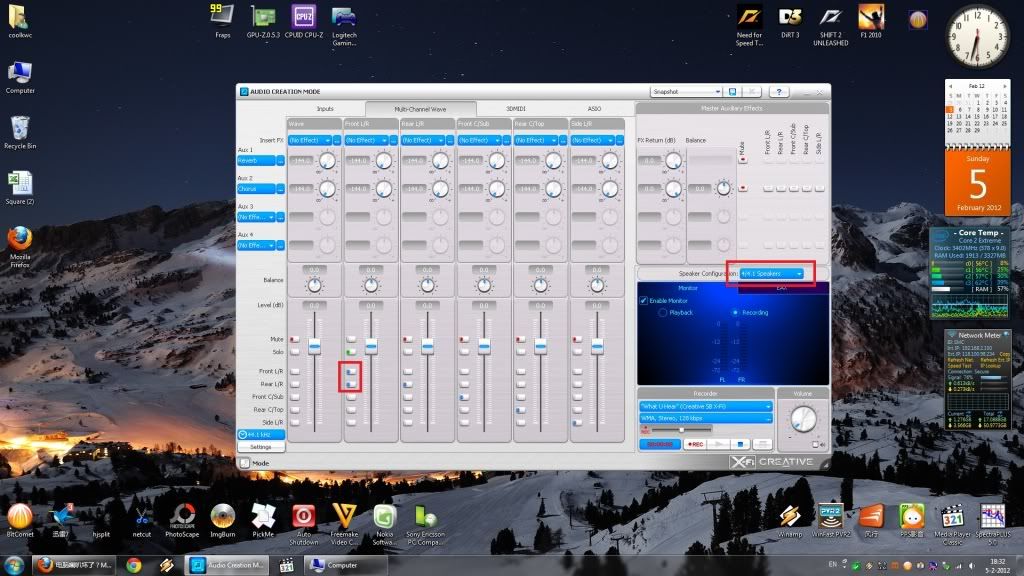

看红圈的地方。。。

要先把sound card换成sound creation mode(只有X-Fi有酱的功能)，然后enable 4/4.1，然后把Front L/R同时clone去Front L/R和Rear L/R。

X-Fi的功能强大的地方就是用户可以在sound creation mode的时候直接通过software更改MPU(Music Proccessor unit)的internal bus I/O routing，让声音从哪一个channel出来都可以，而且他从front stereo clone去rear stereo的声音是一摸一样，不是通过software随便simulate成的surround，虚假的声音。我酱的setting是在改I/O routing，不是simulate rear channel。

我这个setup在不用splitter的前提下，这个是唯一的接法。
因为我没有一个有两pair stereo output的sound card，所以就用声卡具备的功能优点，动一下脑就可以拿到两pair stereo output了，而且是两pair descrete的stereo output，不是用splitter出来的。就算要四pair stereo output也不是问题，enable 7.1，然后clone去side L/R 和Front C/Sub，酱就四pair了。

所以玩电脑音响，要了解自己hardware的功能，懂得变通，酱才可以用最便宜的方法得到好的声音。

koksoon980

不是没有想过，只是重视音质的人是不会这 ...

这样接会影响音质？怎样讲呢？

一个channel drive一个input

我96楼第一段的意识是将这个.1同时接去amp的ch3和4，这样应该不叫分吧！也没有分的必要吧！

看红圈的地方。。。

要先把sound card换成sound creation mode(只有X-Fi有酱的功能)，然后enable 4/4.1，然后把Front L/R同时clone去Front L/R和Rear L/R。

很强大的功能，但还是有些疑问
4/4.1是环绕声，理应有4个输出的，你用了Front 的L/R 来做前面两个喇叭加sup，那样Rear L/R 你怎样处理呢？

coolkwc

这样接会影响音质？怎样讲呢？
我96楼第一段的意识是将这个.1同时接去amp的ch3和4，这样应该不叫分吧！也 ...
koksoon980 发表于 5-2-2012 09:40 PM

你会用一个sound card output接几个喇叭输入吗？又或者会不会用一个grachic card接几个monitor?酱算分吗？
这是common sense，注重质素的都不会这样接。

听歌只是stereo，就算set 去4/4.1也只有front stereo，rear stereo不会有output的。我就是利用这一点，enable 4/4.1就好像把rear L/R channel开启，然后在sound card把stereo sound 分去rear channel，明白吗？

我front L/R 是用来给喇叭的satellite，rear L/R是用来LPF过后给sub的，我前面已经讲过很多次了，你自己去看清楚，我不再讲了。

所以如果你的声卡不是X-Fi，或不是multi-channel的，酱你就只可以用cable把front stereo分两pair出来，一pair给CH1/CH2，另一pair给CH3/CH4，只是讯号会被分掉，间接影响音质。

koksoon980

你会用一个sound card output接几个喇叭输入吗？又或者会不会用一个grachic card接几个monitor?酱算分吗 ...
coolkwc 发表于 5-2-2012 10:01 PM

如果你是说喇叭的输入的话，那当然是不会，如果是amp的输入的话就要视情况了！不然楼主你认为2.1接你的哪个car amp最佳接法是怎样呢？当然这里说的2是只有一组的吧了！

酱算分吗

字眼问题，这就不跟你辩了！

听歌只是stereo，就算set 去4/4.1也只有front stereo，rear stereo不会有output的。我就是利用这一点，enable 4/4.1就好像把rear L/R channel开启，然后在sound card把stereo sound 分去rear channel，明白吗？

嗯！如果你声卡有这样的功能，你这样的接发就十分合理了！唯一有少少美中不足的是rear l/r是用一粒品质较差的op amp来做放大的！

所以如果你的声卡不是X-Fi，或不是multi-channel的，酱你就只可以用cable把front stereo分两pair出来，一pair给CH1/CH2，另一pair给CH3/CH4，只是讯号会被分掉，间接影响音质

声卡的输出推耳机都ok了！一般同时推几个amp也是绰绰有余的，这种影响是很微少的，不过或许有影响分离度的忧虑了

coolkwc

如果你是说喇叭的输入的话，那当然是不会，如果是amp的输入的话就要视情况了！不然楼主你认为2.1接你的 ...
koksoon980 发表于 6-2-2012 01:20 AM

如果你只可以用2.1，酱你的splitter就是唯一的接法。

至于rear opamp的素质，我的已经换过了的，前后都是AD8620，
况且我rear channel只是用来LPF成bass罢了，清晰度就不用顾虑了。。。

nivekqueen

很乱啊～？


我看还是迟点先，很‘重皮’一下。。。
2chn amp 300RMS, rm300左右
subwoofe ...
3volutioNT 发表于 30-1-2012 06:59 PM

告诉你，你试试看吧psu接去汽车12v电池看下。如你的图画的那样。
有趣的事情会发生的。
psu的风扇会自己转的。

twl1982

DIY高手

tschin

Lz你的遥控还能用吗？能正常操作吗？如没用到卖给我好吗？我的遥控坏了....

coolkwc

这个贴原本是说如何重新利用内嵌功放损坏的电脑喇叭Altec Lansing MX5021。
但是喇叭本身还是有寿命的，多爱都要放手，所谓旧的不去新的不来。
前阵子聘请钟点工人来我家打扫屋子，在忘记吩咐的情况下她竟然用布擦拭我那对脆弱的中音喇叭，结果已经硬化的喇叭塑胶surround被撕裂了。


九年的喇叭就这样毁了。还蛮心痛的。要找到三寸的surround来修还蛮困难的，毕竟不通行。所以不得不放弃了。
等了一个月，终于下定决心来一个音响大升级了。

这次没有再买电脑喇叭了，因为习惯喇叭跟功放分开的好处，而且音质可以自由搭配。这次的喇叭想买一对bookshelf做前置立体。
在考虑了体积和网上意见后，决定买一对PSB Alpha CLR1做前置。这个喇叭顾名思义其实是用作环绕中置的，前置应该是Alpha LR1，但是要做前置绝对没问题，因为我超喜欢两粒3.5”中音加1”高音的搭配，这样人声会比只有一粒3.5”中音的LR1来的更浑厚和结实。
它的规格是抵抗最低6 ohm到8 ohm，理想输入功力是15W到80W RMS，相对需要比较大瓦特的amp来推会比较理想。


至于重低音喇叭，原本的MX5021其实还可以继续使用，可是车尾箱那粒重低音是时候拆下来放宝宝车之类了。这粒sub是12" Mohawk Glorious MG-124，最大输入功力是150W RMS @ 4 ohm，基本上绝对足够在家里用。而且12”喇叭无论在低频下潜及低音音质肯定会比只有6.5”的MX5021单体来得优胜。


最后是功放，原本那粒是杂牌中国货，这次决定下重本买一个比较好的。个人还是比较喜欢用车功放，因为省略了音量控制，音效tone控制（这两样可以用电脑控制）及交流转换直流电路，只是单单功放，所以自然设计简单，体积自然很小。我选了这粒Alpine PDX-F6 Class-D 4-channel功放，最大输出150W/ch @ 2/4 ohm，暂时是属于Alpine的旗舰4 ch功放。我的喇叭是6-8 ohm，规格没有注明在这个阻抗的输出，可是如果用ohms law的原理，相对输出肯定会比较小，可是推bookshelf已经游刃有余了。这粒功放其他优胜的特点是超低distortion，频率响应可以从5hz-100khz RCA输入是采用differential input，就是说ground跟电源ground是分开的，这样就不用怕被电源不稳定或被污染而造成噪音问题（车上常见的是“飞机声”，电脑则是data高速传送时的电源噪音） 。现在amp在没有音乐的情况的下，耳朵贴近喇叭丝毫听不到讯噪（背景hiss noise)。选择车功放的其中一大好处是它的pre-amp，可以调gain和分频点(crossover)，不像电脑喇叭是死的，所以时常会有重低音喇叭跟卫星喇叭音频衔接不良的问题。


这台功放的衔接是超级方便，全部用插头，只要事先把电线锁进插头再插进amp就好了。

如图我前置用CH1和CH2，重低音用桥接方式便成mono sub，这样就是名副其实的2.1了。
这样的接法一定要用dual stereo的方式。Multichannel的声卡是免不了，我用的是Asus Xonar D2X，设定成audio channel 2 channels, analog out 4 channels。

这样的设定其实是把front stereo复制到后声道，这样就可以拿到dual stereo了。当然如果你的声卡没有stereo clone的功能，你可以用splitter的方法，只是这种接法会影响音质，因为同时feed两个input阻抗会变小，这会对你的声卡输出造成loading，可能会提高失真率，所以我不推荐这种splitter的衔接方法。在amp的分频设定方面，CH1 & CH2放off，就是全频的意思CH3 & CH4设成LPH，就是low pass filter，这是让低频通过，这个就是分给重低音的音频。

当然选用车功放其中一个最大的问题就是电源问题。由于电源是从11V-14.4V，电脑12V rail就是最好的电源，可是在这里要声明一点，你需要很强的12V current供应，因为像我的amp RMS会去到600W Max，如果用12v的话 current最大会去到50A，所以电脑PSU 12V rail最好是单一，而不是分支的，这样才不会有在瞬间大功率时电脑关机的问题。我现在用的是corsair AX860i PSU，最大输出功率可以到860W（online hardware review甚至推到960W才关机），基本上只是应付这粒amp是游刃有余，只是它还必须供应我其他电脑零件（单单我的显卡AMD R9 290已经会到250W-300W左右），所以如果算到完我的PSU还是不够力的。可是。。。。。不用担心，因为600W RMS 是最大功放，就是推4粒2 ohm的喇叭，然后gain最大才会发生的，而我的前置喇叭是6-8 ohm，然后一粒sub，加上我不可能开到最大声，在加上是class-D，要上到300W都难。下图是PSU自带软件监控的耗电量，这个是听歌时的状态，amp电源取自12v Peripheral，算一下电流在普通音量的情况下才达到3.5A，功率只有42W左右，超级省电。


车amp开关是用remote wire控制的，就是一条12V电源，只要有这条12V signal，amp就会开，不然就算(+)接着amp也不会开的。所以基本上如果接PSU的话，电脑开，amp就开，电脑关amp就关，好像车的headunit控制amp一样。可是想到如果我开电脑可是没有听歌的话amp没有必要开着，于是自己改装一下casing的switch。原本这粒开关是控制风扇LED的，我从那里接一条电线出来控制amp，只要风扇LED亮就是amp开着，以此类推，简单方便。

Amp开时，风扇LED开

Amp关时，风扇LED关

8AWG power cable和remote 12V signal 从电脑拉出去给amp.

我就是用这个LED开关控制amp开关。（右二键，casing是Corsair Carbide 500R）


全图

我只可以说我非常满意这样的配搭，当然设定和安装需要有一定的认识，对普通玩家可能会比较困难，可是满足感是非笔墨能形容的。如果你有兴趣也可以试试。
这个月以内应该会升级声卡去Asus Xonar Essential STXII 7.1，尝试换opamp的乐趣，然后再换掉从声卡到功放的讯号RCA线，RCA线应该会自己DIY。
