发表于 26-8-2011 04:22 PM
|
显示全部楼层
干嘛删嘛？ 我都完整的quote 起来了。。。
那么你怎么学习呢？
pic 发表于 26-8-2011 04:05 PM
我就是看到不应该在不适当的时候回复不适当的东西。所以删了{:3_84:}
当中楼主只是想要知道能不能用pic来做light blinking而已，而pic你只是举例其中一个方法。我就扮仙家去说些不三不四的东西。所以，我觉得删贴好些。。。以免误人子弟 |
|
|
|
|
|
|
|
|
|
|
|
发表于 26-8-2011 04:47 PM
|
显示全部楼层
本帖最后由 rothmans 于 26-8-2011 04:50 PM 编辑
patriklee90 发表于 26-8-2011 04:22 PM
我就是看到不应该在不适当的时候回复不适当的东西。所以删了{:3_84:}
当中楼主只是想要知道能不能用pic来做light blinking而已，而pic你只是举例其中一个方法。我就扮仙家去说些不三不四的东西。所以，我觉得删贴好些。。。以免误人子弟
原本我正想向 PatrickLee 请教下 ，版主 11 楼的设计哪里出错了，而且还会“boom ” 。原来是不正确的回复，幸亏解释清楚。切忌，下次谨慎回复哦！不然当真会误人子弟。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 26-8-2011 04:56 PM
|
显示全部楼层
原本我正想向 PatrickLee 请教下 ，版主 11 楼的设计哪里出错了，而且还会“boom ” 。原来是不 ...
rothmans 发表于 26-8-2011 04:47 PM
一般led都不超过5v的，版主那个电路已经差不多8v了！用一般led是会烧的！不过版主说明了！【下面的电路是模拟的， 实际操作也许会不一样】
其实简单的加大r3电阻就能了！
版主是用什么软件弄这个图的？
http://www.my-primesoft.com/cari/image/LEDfadeinfadeout.gif |
|
|
|
|
|
|
|
|
|
|
|
发表于 26-8-2011 04:57 PM
|
显示全部楼层
原本我正想向 PatrickLee 请教下 ，版主 11 楼的设计哪里出错了，而且还会“boom ” 。原来是不 ...
rothmans 发表于 26-8-2011 04:47 PM
我刚才那个回复是说，如果没有限流器有可能导致led损坏(因为w太高),而同时楼主只是想请教blinking的方法。。boom只是夸张修辞手法。不过我确实试过有“poofffff”的声音和臭味出来。
版主的设计没有错，只是我想多要加点东西罢了 |
|
|
|
|
|
|
|
|
|
|
|
发表于 26-8-2011 05:48 PM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 26-8-2011 05:50 PM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 26-8-2011 06:08 PM
|
显示全部楼层
不是， 上一楼解释了。。。。
红色LED只是 1.8V， 模拟器设定的也是1.8V。
Proteus Isis
pic 发表于 26-8-2011 05:50 PM
看漏了r4！ 如是那样为什么不直接将r3放1k然后取消r4呢？ |
|
|
|
|
|
|
|
|
|
|
|
楼主 |
发表于 26-8-2011 07:36 PM
|
显示全部楼层
回复 19# koksoon980
哇～那只中毒蓝色的手发生什么事了 |
|
|
|
|
|
|
|
|
|
|
|
发表于 26-8-2011 09:46 PM
|
显示全部楼层
看漏了r4！如是那样为什么不直接将r3放1k然后取消r4呢？
koksoon980 发表于 26-8-2011 06:08 PM
R4是需要的， 如果没有R4，
Pin 3 是12V 时， LED 很快就亮， 还有C2 只能被充到1.8V， 和LED 的电压一样。。
Pin 3 是0V 时， C2 的电压只是1.8V，只是亮一下， 就灭了， 正常的情况下，R4 是限制电流， 以便C2对LED 慢慢放电。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 27-8-2011 03:24 AM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 27-8-2011 03:27 AM
|
显示全部楼层
本帖最后由 koksoon980 于 27-8-2011 03:33 AM 编辑
R4是需要的， 如果没有R4，
Pin 3 是12V 时， LED 很快就亮， 还有C2 只能被充到1.8V， 和LED 的电压 ...
pic 发表于 26-8-2011 09:46 PM

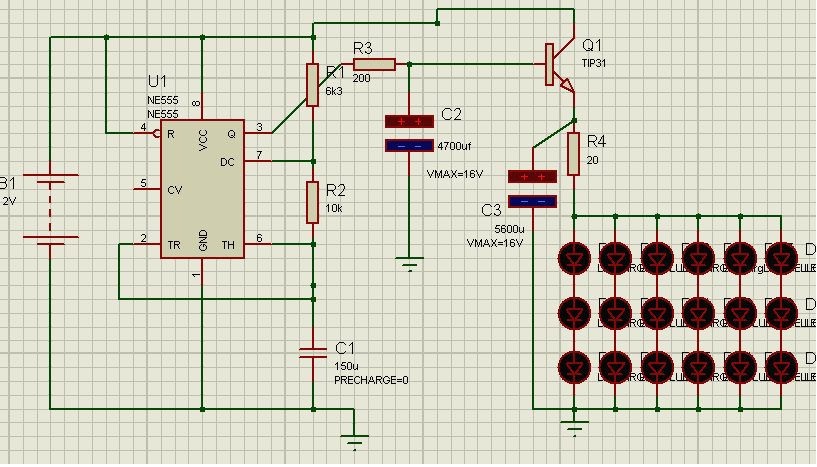

是不是像这样？？
此图r4可能要重新算过，可能要在每一排led串一个电阻.....
这个软件要怎样保存成gif动画的？ |
|
|
|
|
|
|
|
|
|
|
|
发表于 27-8-2011 08:03 AM
|
显示全部楼层
这个效率好像比较高！！！
 |
|
|
|
|
|
|
|
|
|
|
|
发表于 27-8-2011 08:47 AM
|
显示全部楼层
没有这个功能~
这个效率好像比较高！！！
koksoon980 发表于 27-8-2011 08:03 AM
哈哈哈·~~
你找到模拟的乐趣了， 是吗？是不是有相逢恨晚的感觉?
以后可以玩的东西， 多的是呢~
你之前说其他人做到的，他是NPN接成共射级， 他靠RC延时电路控制transistor。
你上面的是NPN接成共集级， 原理差不多。
但是， 上面的方法是控制电压的变化来做到渐亮渐灭的效果。。。
如果电流大了（LED多了，）晶体管会变热， 效率不怎么高的。。
还有很多种其他的接法。。。我们就是这样学习电子。。初学者也许是知其然不知其所以然，
但是要慢慢的进步， 就要知道每个电路的优缺点和真正的原理。。。
好了。。 既然控制电压的方法效率不佳， 而且还要控制LED 的限流电阻。。。
现在， 我出一个目题，同样的效果，要用PWM控制，要怎么做呢？
任何方法， 但是不要用MCU （用MCU 是轻易做到的）
提示： 也许要用556， 或两个555， logic gate， opamp，比较器等等， 或特定的PWM IC
任何可行的方法。。挑战设计~ 呵呵 |
|
|
|
|
|
|
|
|
|
|
|
楼主 |
发表于 27-8-2011 10:13 AM
|
显示全部楼层
高手们你们聊到太快咯~
我的材料还没准备好。。。
就聊到那么远了 |
|
|
|
|
|
|
|
|
|
|
|
发表于 28-8-2011 01:49 AM
|
显示全部楼层
呵呵~
正解： LED 不会烧的。。。
为什么？
因为电力是从Pin 3 来， R3 ， R4, 才到LED。
Pin 3 ...
pic 发表于 26-8-2011 05:48 PM
原来是我看错了，实在对不起。。。就连那么简单的计算方式也能忘记。btw，你用着的proteus是正版的还是demo版的啊？ |
|
|
|
|
|
|
|
|
|
|
|
发表于 28-8-2011 09:23 AM
|
显示全部楼层
没有这个功能~
哈哈哈·~~
你找到模拟的乐趣了， 是吗？是不是有相逢恨晚的感觉?
以后可以玩的东西 ...
pic 发表于 27-8-2011 08:47 AM
呵呵！此软件确实不错！
控制PWM的占空比应该可以吧！或找灯控专用ic就能了！
高手们你们聊到太快咯~
我的材料还没准备好。。。
就聊到那么远了
还没准备好吗？？ |
|
|
|
|
|
|
|
|
|
|
|
发表于 30-8-2011 10:11 AM
|
显示全部楼层
btw，你用着的proteus是正版的还是demo版的啊？
patriklee90 发表于 28-8-2011 01:49 AM
我用过free lite version， 后来公司改用正版。 |
|
|
|
|
|
|
|
|
|
|
|
发表于 30-8-2011 10:15 AM
|
显示全部楼层
|
|
|
|
|
|
|
|
|
|
|
发表于 31-8-2011 06:56 AM
|
显示全部楼层
回复 38# pic
这个还是留待楼主去搞好了！ |
|
|
|
|
|
|
|
|
|
|
|
