[入门教学] 小老鼠建模

tecsun

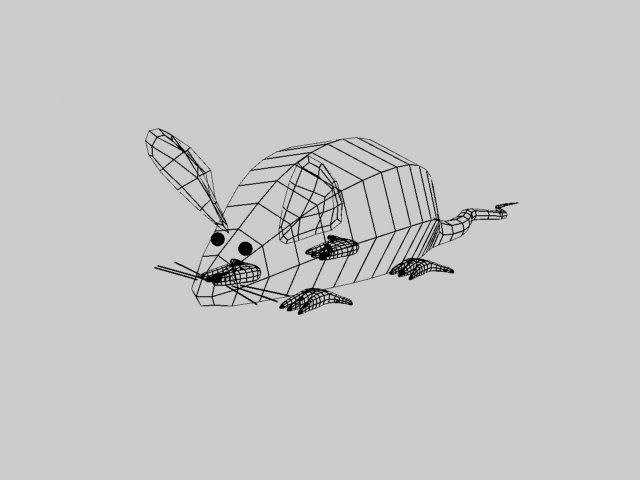

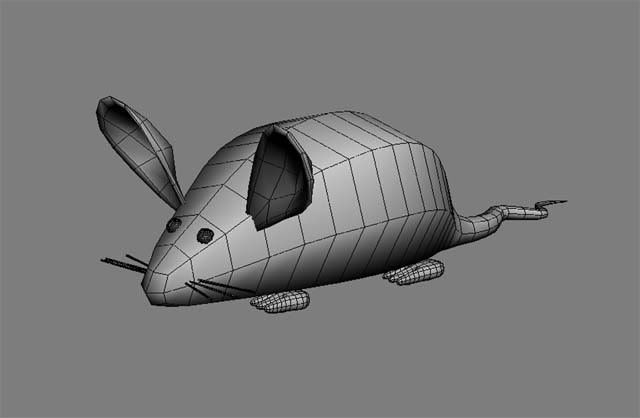

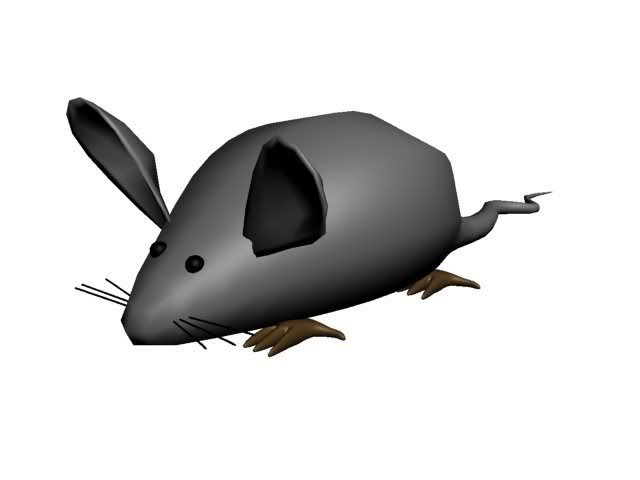

本次教学的最终完成图：


为了配合《小动物建模挑战》，因此特地制作了这个入门级的教学，希望能够帮助有兴趣的初学者学习简单的建模技巧，然后可以享受参与活动的乐趣。希望大家会喜欢。

本教程以3dsmax为主要的3D软件。进行教程之前请更改以下的设定（用途请阅读3dsmax的help file）：
Customize > Preference > General > Auto Windows/Crossing by direction > tick "Left -> Right => Crossing

1）首先创建一个 L=60 W=5 H=5 的box，然后Length Segs = 8


2) 然后把刚刚创建的box "Convert to Editable Poly" （Right-click > Convert to > Convert to Editable Poly 或者 ）

3）接着进入Edge mode，利用显示为红色的线条（图一），拉出老鼠的背部形状（图二）。
图一：

图二：


4）弄好老鼠的背部过后，就根据下图拉出老鼠肥胖的身体。


5）通常要一次过就拉好形状会比较困难，所以我们可以利用刚才学到的技巧再修正一下形状。

6) 接下来我们制作尾巴。尾巴很简单，只要使用Extrude（选取尾端的face，Extrude然后drag），Scale, Move, Rotate就可以了。大略步骤和完成图如下：
图一：

图二：

图三：

图四：


7) 最后apply Turbosmooth到做好的身体就会变得圆滑了。

8）现在我们来制作耳朵。耳朵的制作也是很简单，不过这次我们不选择在create的时候直接策划好Segment，而是利用Connect来进行Subdivide：
   a) 首先create一个 12x20 的 Plane (整体步骤请看"C)"项附图）
   b) 然后选择上下两边的edge，过后在command panel > Connect，如下图：


   c) 整体步骤请看下图：


   d) 最后Apply一个 "Shell" modifier 和 Turbosmooth modifier就可以了。

9）基本上已经完成了，眼睛，胡须（我使用line，然后Enable in render和Enable in viewport）和手脚大家就利用以上学到的技巧来制作吧！加油！

手的wireframe：


本教学的model (.obj）：http://www.tecsunyeep.com/files/mouseOBJ.zip

[ 本帖最后由 tecsun 于 10-7-2007 10:11 PM 编辑 ]

protoeden

大当家的精华要加分，不然对不起自己。。。
我真惭愧自己的懒惰

+分，再私人送你我的写真照片

[ 本帖最后由 protoeden 于 9-7-2007 07:57 PM 编辑 ]

tamamatamatama

够力！ 谢谢你的教学

zzzjjack

谢谢分享，有空的时候要来试试了(好久没动3d了 )

tensaix2j

很象玩origami的感觉。。

zzzjjack

怎样scale X-axis?

tecsun

原帖由 zzzjjack 于 10-7-2007 09:45 PM 发表
怎样scale X-axis?

用scale tool，然后把滑鼠移动到X的线上拉动就可以了。记得一定是只有x的那条（红色的，你的滑鼠过去就会边黄色以显示当前激活状态）。Scale tool的快捷键是"R"。

沉睡者

Tecsun，那么快就交功课了？

tecsun

原帖由 沉睡者 于 10-7-2007 10:54 PM 发表
Tecsun，那么快就交功课了？

我勤劳嘛。。

zzzjjack

b) 然后选择上下两边的edge，过后在command panel > Connect，如下图：

不好意思，很多问题 为什么我按了connect之后没改变啊？

tecsun

要进行connect，你最少必须选择两条线才能够。请看这里的Connect：
http://chinese.cari.com.my/myfor ... p;extra=page%3D1###

再见周公

我刚接触三维还没到两个星期，学习中。。。
我跟着版主教学的方法，也做了一只老鼠~
版主只用了10分钟做的model，我却用了三个小时多。。

哈哈，没有毛的老鼠（还不会材质和render的技巧）


tecsun版主，我看了你的“[教学]渲染wireframe”的帖子，但为什么我弄不到你做的那个效果？
要怎样才看不到后面的线条？怎么我做的是全部透明的？
请指点下。。。谢谢~

[ 本帖最后由 再见周公 于 29-7-2007 12:17 PM 编辑 ]

沉睡者

你是初学者，凡事慢慢来。你是用什么软体？我假设你是用Max，当你弄出老鼠后（如你的第一张图），直接按F4就可显示网格了。

请问在外边的手指是拇指吗？是我没留意老鼠，还是版主你放反了方向？怪怪的...

再见周公

原帖由 沉睡者 于 11/6/2007 10:15 PM 发表
你是初学者，凡事慢慢来。你是用什么软体？我假设你是用Max，当你弄出老鼠后（如你的第一张图），直接按F4就可显示网格了。

请问在外边的手指是拇指吗？是我没留意老鼠，还是版主你放反了方向？怪怪的... :l ...

我用的是3ds Max 8。。。
我按了F4后，有显示网格，但render后，就看不见那网格了，为什么呢？

是咯，听你这么讲后，才觉得它的手脚真的是有点怪。。呵呵~

沉睡者

老实说在这里教你怎么render网格会困难些。不如索性alt + print screen然后paste在Paint或Photoshop好了。

再见周公

原帖由 沉睡者 于 11/6/2007 12:21 AM 发表
老实说在这里教你怎么render网格会困难些。不如索性alt + print screen然后paste在Paint或Photoshop好了。

嗯~我用Photoshop crop出来的。。。
无论如何，还是谢谢你~

我把它的手脚调转过来了，是不是比较顺眼？

沉睡者

不错，再接再厉！
多点参加建模比赛，然后你将会是第二个tecsun。

再见周公

原帖由 沉睡者 于 11/6/2007 01:04 AM 发表
不错，再接再厉！
多点参加建模比赛，然后你将会是第二个tecsun。

呵呵，有tecsun版主的一半功夫，我就偷笑了。。。
不敢要求太高。。。

tecsun

再见周公 -
做的不错啊！如果初学的话三个小时还好啦。。我以前做也是很久很久的。。记得上次画那个lighting challenge的椅子（最新一期那个），花了6,7个小时

我的线条其实并不是来自“[教学]渲染wireframe”帖子中的方法，只是纯粹assign了一个灰色的材质，然后线条颜色全部放深蓝色罢了（右上角的小方形颜色格）过后printscreen。maya的wireframe大概也是酱的，我喜欢所以就在3dsmax弄到好像maya酱咯。

你如果要使用render来显示网格的画就要参照“[教学]渲染wireframe”帖子中的方法。

你明天bank-in 一百千美金给我，我把我的真气全部传给你，给mai秘笈你
开玩笑的啦。。我也还在学习当中，大家一起努力吧！


沉睡者 -
被发现了

其实我也不懂什么方向的，制作这个教学的时候其实还在赶工中，所以没有去找就凭想象咯。。原来我的想象能力是酱烂的。。竟然错了方向T___T

就当错是。。design啦
瓦卡咔咔～ 够烂的藉口

再见周公

原帖由 tecsun 于 11/6/2007 01:33 AM 发表
再见周公 -
做的不错啊！如果初学的话三个小时还好啦。。我以前做也是很久很久的。。记得上次画那个lighting challenge的椅子（最新一期那个），花了6,7个小时

我的线条其实并不是来自“[教学]渲染wire ...

谢谢你的教学帖子。。。
那个lighting challenge，我有尝试要做做看的，可是真的是。。。唉~当然是不行咯
我太妄想了，既然还未学爬，就要学跑了。。。
我还不会怎么放material。。。更别说是lighting了。。。

有没有关于这类的教学帖子可以让我研究研究吗？
对了，忘记介绍自己，我是正在念室内设计的学生（大学第三年了）。。。
