[跨界音响]电脑声卡+车功放+家用喇叭+车用重低音+电脑供电

coolkwc

陪伴我五年的Altec Lansing MX5021终于坏了，里面的control chip坏掉，基本上不可能再找到Part了。想买新喇叭可是觉得很浪费，所以脑子里一直有外挂amp去打喇叭，可是买一架家用amp又大材小用。想到我还有一个没用的电脑PSU，于是想到外挂车用amp，便宜的方法。

去车店买了一部车4CH amp, 中国货，RM250，功率有45W x 4 RMS，于是开工了。。。大概半小时就搞定了。
一番crossover和gain setting，声音比原装内嵌amp好太多了，bass非常有力，satellite声音清晰，能听到之前听不到的细节，只能讲这个组合给我很大的惊喜，因为只是想用最便宜的方法让喇叭能够重生，而没有想到会比原装好酱多。
请看下图跟解说。

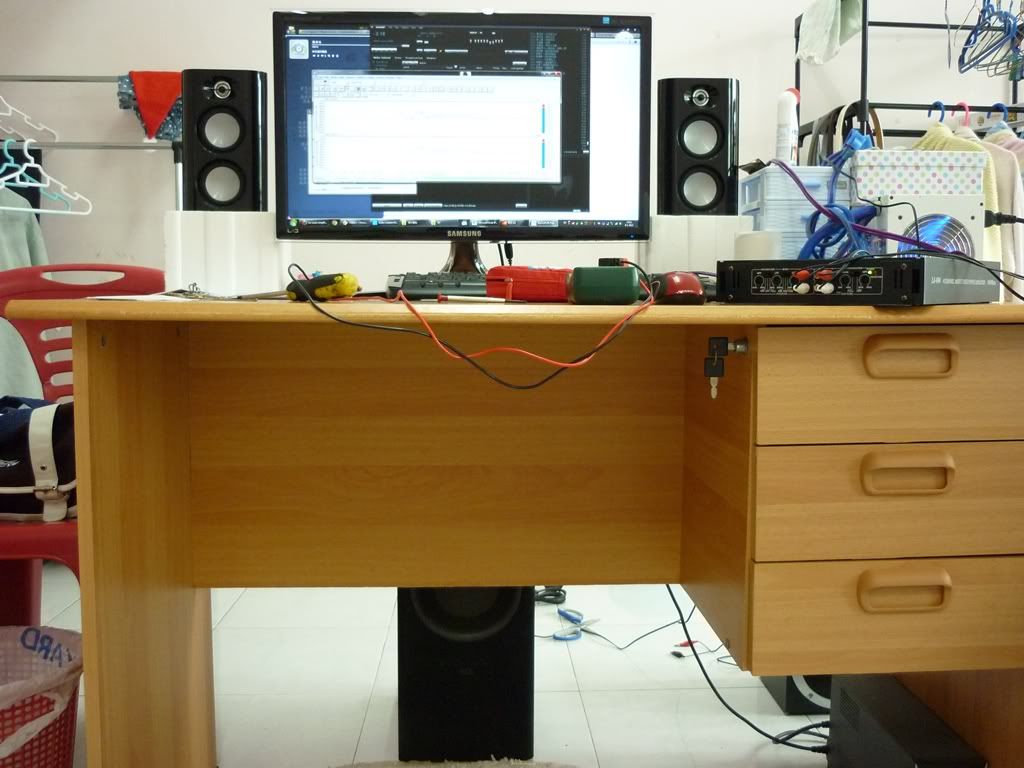

全图。桌子上的就是amp和电脑PSU。

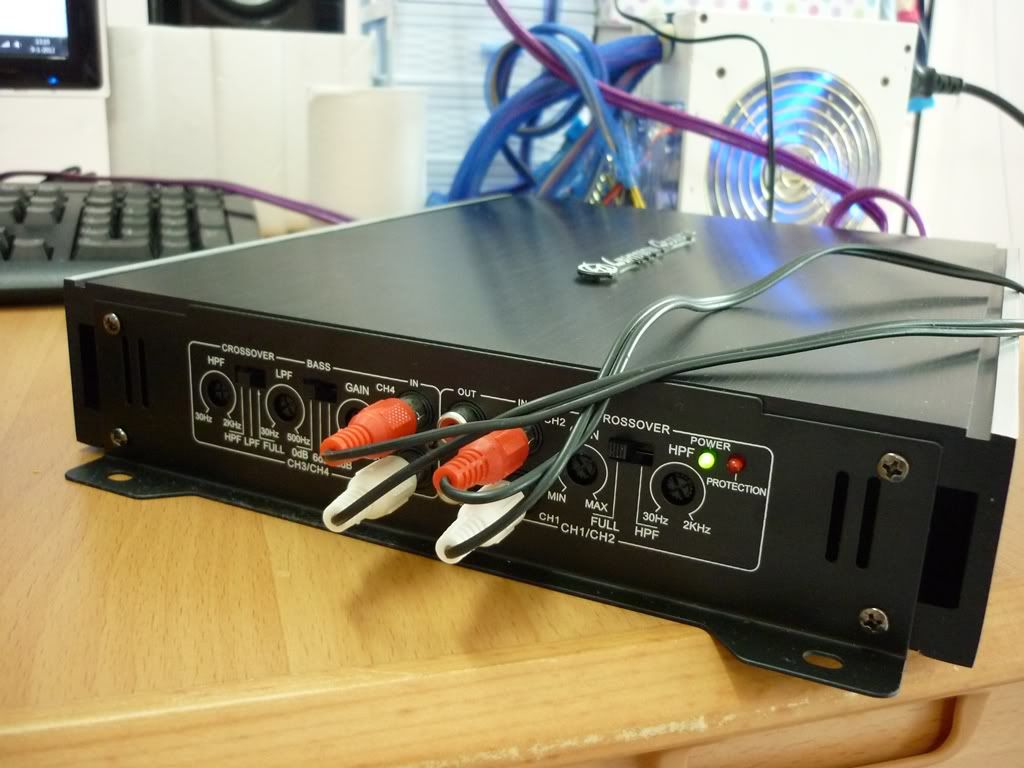

前图：Amp。
规格：45Wx4 RMS
前后各自LPF/HPF和gain调较。
后图：PSU。
我

coolkwc

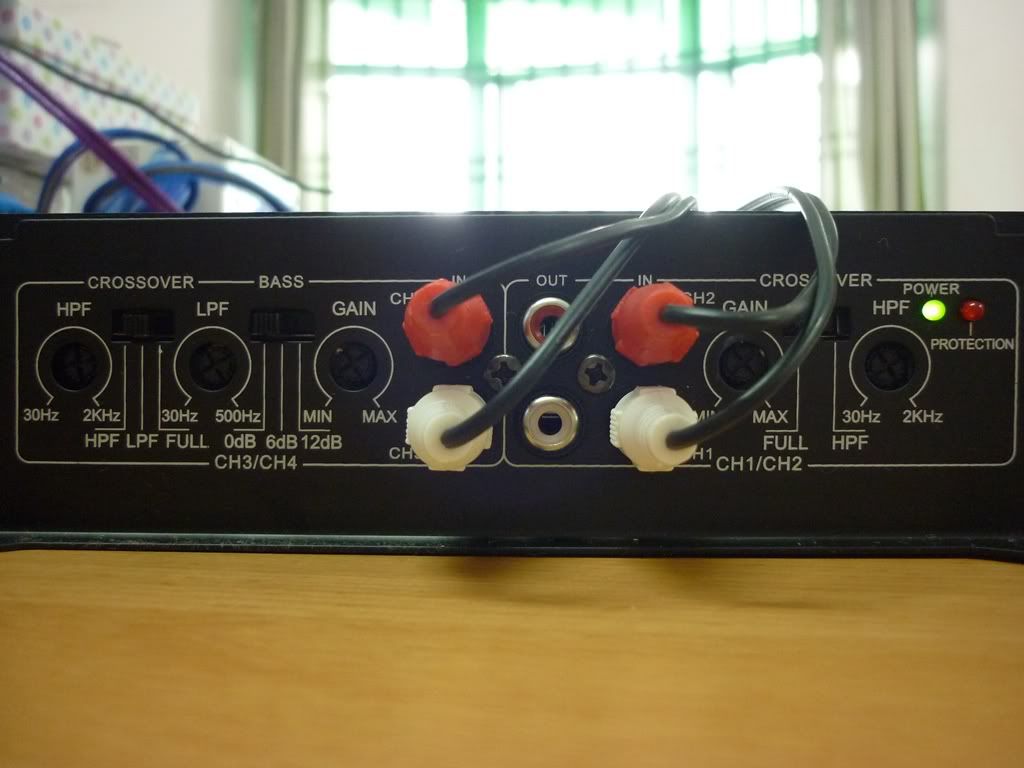

我电脑本身的音效卡是creative x-fi xtrememusic。我在console里面调成4.1，然后用两对3.5mm to RCA，一个接front channel,另外一个接rear channel。

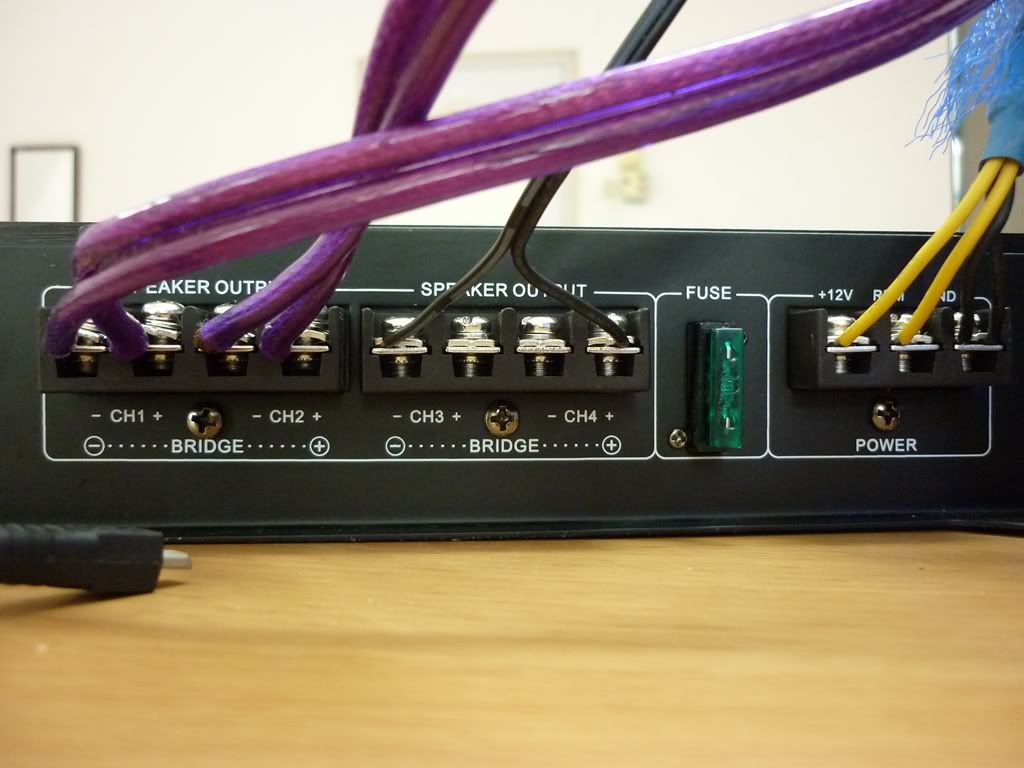

输出端子。


satellie接CH1&CH2, crossover放full range，gain set 大概75%。Sub用CH3&CH4桥接，LPF，crossover frequency大概放200Hz左右，因为两百以上由satellite负责，之前原装amp crossover点不正确，造成100-200hz的异常频率衰弱。
你也可以依据自己喜欢的声音调分频点，以上设定只是依我个人喜好和经验。

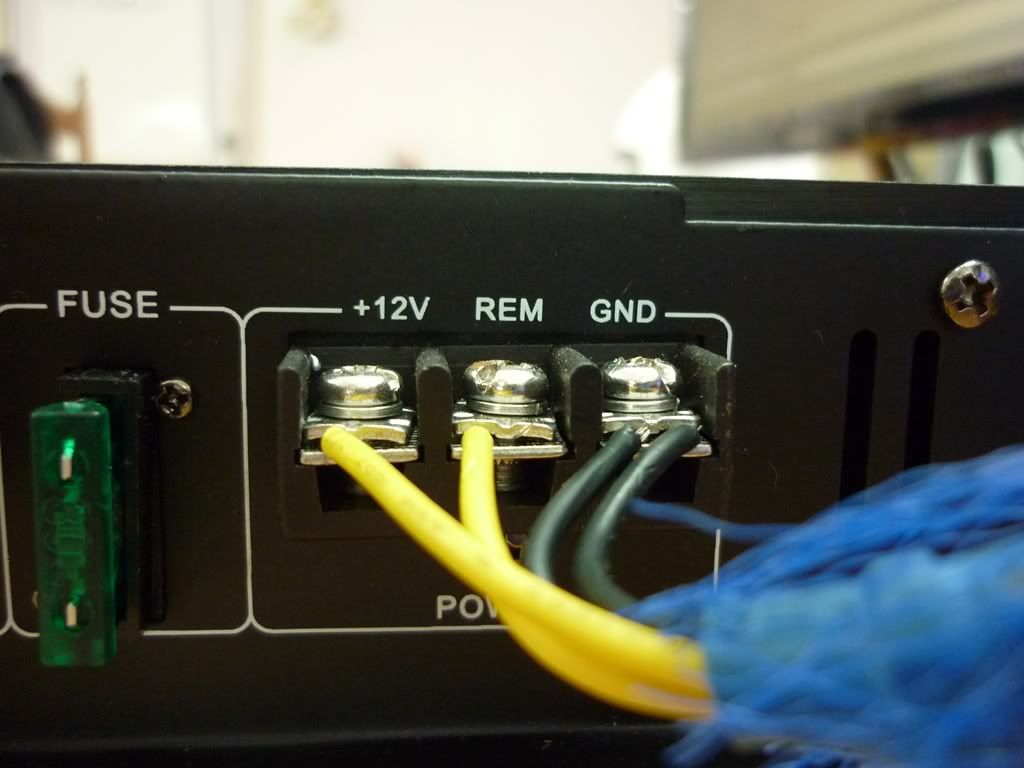

供电端子。
从PSU的黄色电线（12v）供电去+12v和REM端子，REM是好像switch，只有detect 12V amp才会运作。黑色的则去GND。你甚至可以接一个开关在12v和REM之间来当一个mechanical switch。

coolkwc

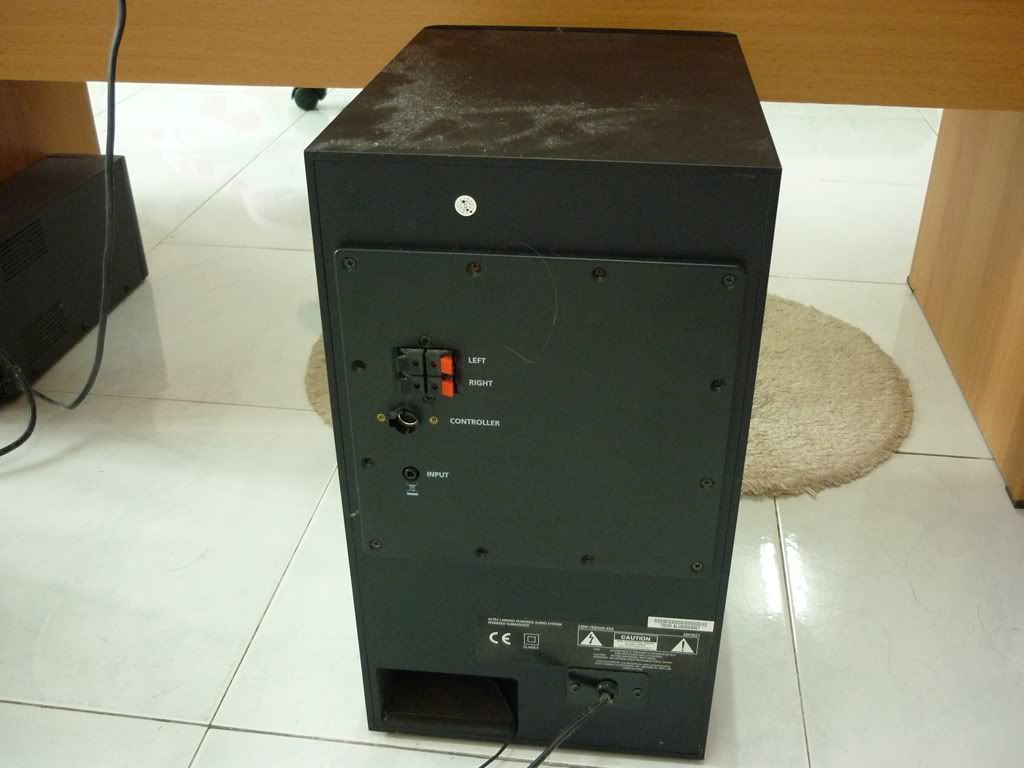

Subwoofer。需要自己打开面板拆除里面的电线，然后焊接一条电线出来接Amp。

提示：
1。其实这个不是第一个酱的玩法。我做之前有找过资料的。这个玩法是给那些像我酱，不想浪费原有的音箱和喇叭而比较便宜的做法。现在大多数内嵌amp其实不外是中国制造而已，所以基本上是没有什么分别。

2。你可以选择更好的amp，只是我认为MX5021没有这个必要，一般的中国制造已经足够了。如果amp功率大的话，PSU功率也要慎选，否则overload就会烧PSU了。

3。我选用车用amp的原因是方便调音。因为车amp现在大多数都已经有得调分频点，准确和方便，而且功率都至少会蛮可观。不会输原装内嵌amp。

4。这样的接法唯一的坏处就是声量只能用电脑调控。

coolkwc

这就是我要分享的东西，希望可以帮助到有需要的朋友。

如果大家有什么建设性的意见和提问可以回帖。谢谢
祝大家新年快乐。

delaciox

回复 2# coolkwc




其实你直接把两条黄色线接去[+12V] 比较好，因为[+12V]负担比较大
然后接一条小的从[+12V]去[REM].
*REM 是Remote ON/OFF

alexsoon

谢谢楼主！！！！

beefunny

好帖！谢谢楼主分享

Friedman

谢谢楼主的分享，DIY万岁！！！

鼻涕虫

DIY 万岁。。。。。。。。。

MegaStore

楼主你是做哪一行的啊？酱厉害会改装这些。。

crazyahming

lz用了多少架amp

kingofthesouth

厉害

puangenlun

专业～～～

wj9669

超强。。改天需要你帮忙。。可以吗？
去年我的logitech z5500也是control chip烧坏。。没有保家。。还好最后买到一个2
手的。。

bluesoul

回复 7# 3volutioNT

楼主用的是电脑用的PSU.

junclj

我的altec lansing fx5051也是烧坏了。如果可以的话也希望能像你那样用车amp. 还有也希望能把两粒woofer拆出来重新做一个新的音箱。因为subwoofer 音箱破了。

coolkwc

回复  coolkwc




其实你直接把两条黄色线接去[+12V] 比较好，因为[+12V]负担比较大
然后接一条 ...
delaciox 发表于 27-1-2012 06:29 PM

谢谢你的建议。。。

其实那两条黄色12V的都是来自同一个source，CPU 4pin ATX connector，所以两个接在一起并没有
什么分别，反而如果接跟其他的12V会更好，只是不同rail接在一起我还没有试过，我还在研究可行性。

coolkwc

还有，您的wiring全部换大条的就一流了
3volutioNT 发表于 28-1-2012 05:46 PM

Satellite其实已经是Audio级的cable，至于Sub，因为没买到cable，所以只是solder 原装satellite的线用着先，够长。。

coolkwc

lz用了多少架amp
crazyahming 发表于 28-1-2012 09:08 PM

一架4 channel amp咯。。。

coolkwc

我的altec lansing fx5051也是烧坏了。如果可以的话也希望能像你那样用车amp. 还有也希望能把两粒woofer拆出 ...
junclj 发表于 29-1-2012 08:39 AM

音箱都会破？？你拿来甩是吗？？
